帶排管裝置底盤配置： EQ1145SJ8CDC型號底盤，國六3800軸距，20款多利卡D7，
2030/單排，YCY30165-60，165馬力，法士特8檔，8.25R20 16PR輪胎，3.9/7t橋，232
部雙層車架，空調電動窗中控鎖，ABS，斷氣剎，排氣制動。 上裝配置： 上裝配置：
1、容積12.5方左右，吸污罐9方左右，清水罐3.5方左右。污水罐體鋼板厚度6MM，清水
罐體鋼板厚度4MM. 2、清水罐部分采用雙耀215L型號高壓泵（22MPA）。清水互通，
清污互通。尾部配備液壓卷盤及60米高壓管，液壓收放，帶淋洗裝置，氣吹水裝置，卷
盤裝在后封頭上，帶排管器，清水罐加消防栓進水口。 3、真空泵采用SK-12水循
環泵，尾部加裝100吸污口及150排污口，罐體液壓舉升，后蓋可液壓開啟，帶手動鎖
緊裝置，后封頭加固，LED照明燈，兩側帶邊燈。 4、尾部一個操作箱，一個工具箱，
防溢閥（加裝濾網），液位計。 5、配送：60米19mm高壓管，吸污管8米一根，4個噴頭，
一個導管器

四. 綠化福田抑塵車產品功能展示

前噴鴨嘴

后對沖 高炮

高位花灑 側噴







七．加裝配置（非標配）

電動炮 倒車影像



氣缸 氣動閥



工具箱 箭頭燈

八．整車圖片

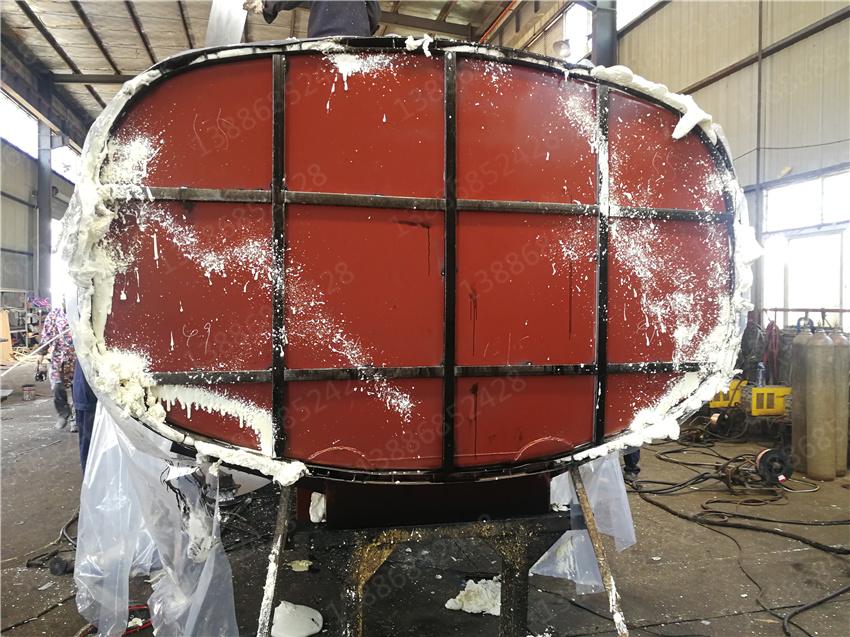

      綠化福田抑塵車【罐體制作】

采用線罐體生產工藝分為:下料、拼板焊、封頭旋壓成型、罐體一次滾壓成型等國內先進生產工藝。罐體材料多采用優質碳鋼板生產。特殊用途的情況下也可以客戶的需要采用304不銹鋼。罐體容積為"4立方、5立方、6立方、8立方、10立方、13立方、15立方"等。泵起動后，葉輪將吸入室內所存的液體及吸入管路中的空氣一起吸入，并在葉輪內得以完全混合，在離心力作用下，混合液體通過壓出室進入氣液分離室，由于氣體的比重輕，氣體從液體中分離出來，并從出口管中排出，而液體在氣液分離室中下沉，經回流孔回到葉輪外緣，進行又一次的氣液混合——分離過程，，依次循環，直到吸入管內氣體排凈而充滿液體，完成自吸過程;當水流出葉輪后，葉輪中心部分出現真空，吸水池中的水在大氣壓力作用下經吸水管進入葉輪，由于葉輪不斷地旋轉，水也不斷排出和吸入，形成連續不斷的泵水作用

      綠化福田抑塵車【管道系統】

由管道、四位三通球閥、直通球閥、過濾網、出水口(前沖后灑、側噴;高位側花灑;后工作平臺，帶綠化灑水高炮)組成。

      綠化福田抑塵車【操作系統】

主要由發動機帶動變速箱，變速箱上安裝的取力器帶動灑水泵，灑水泵產生動力，將罐體內部的液體通過管網噴灑出去。工作范圍:自吸高度:≥7m，灑水寬度:≥14m，射程:≥28m;可調節成柱狀，射程≥28m;也可調節成霧狀，射程≥5m。

灑性能特點：前沖（噴）后灑，帶側噴，罐體后帶工作平臺，平臺上安裝綠化灑水炮，灑水炮可360旋轉，可連續調成直沖狀、大雨、小雨、毛毛雨，帶安全護欄，配備全國質量評比首名的杭州威龍大功率  灑水泵，泵可自吸自排，安裝過濾網，帶消防接口，可通過消防栓進水，帶自流閥，隨車選裝20米綠化卷盤，可噴灑農藥。 2、進口管路系統不得漏氣，吸水口必須浸沒于水中，防止空氣吸入，3、泵出口應先安裝一段不短于180mm 直管后，再接彎管，安裝及使用（一）安裝要求，泵的外形及安裝尺寸

     綠化福田抑塵車【罐體制作】

采用線罐體生產工藝分為:下料、拼板焊、封頭旋壓成型、罐體一次滾壓成型等國內先進生產工藝。罐體材料多采用優質碳鋼板生產。特殊用途的情況下也可以客戶的需要采用304不銹鋼。罐體容積為"4立方、5立方、6立方、8立方、10立方、13立方、15立方"等。 工作原理：該類型泵采用外混式軸向回液的泵體結構，泵體由吸入室、儲液室、回流孔和氣液分離室組成
一旦雨刮有了故障不能動，多半是絲燒掉了，排除時只要打開絲盒，找到雨刷器的絲，抽出來更換上新的就可以了。雨季開車前，先檢查一下雨刷器，可將雨刷器開關置于各種速度位置處，注意雨刮在工作中是否會產生大的震動或者發出異常響聲，同時注意刮水時是否會出現速度與擺動不均勻。如有這些情況，說明雨刮器或橡膠條都應更換了。注意梅雨季氣溫升高、空氣潮濕，車內比較容易滋生各種霉菌，如果車內發霉的味道很重，可以開暖氣去除車內的霉味。看包裝正廠件或者配套廠家的產品包裝一般較規范，字跡清晰正規，有詳細的產品名稱、規格型號、注冊商標、廠名、廠址及電話號碼等。多數劣質假冒配件包裝較粗糙，廠址、廠名印刷不清、不全，印刷質量也不好，通過仔細辨別是可以看出來的。查看零件外觀合格的零配件表面光潔、做工較好，越是重要的零配件，加工精度就越高，包裝防銹防腐越嚴格。劣質零部件一般較為粗糙，防銹工藝差（如油漆、電鍍不美觀）、無產品編號和品牌標記、澤差。

     綠化福田抑塵車【管道系統】

由管道、四位三通球閥、直通球閥、過濾網、出水口(前沖后灑、側噴;高位側花灑;后工作平臺，帶綠化灑水高炮)組成。 重汽浩瀚多功能抑塵車（容積：15立方）廣泛應用于市政環衛及各類工礦企業噴霧降塵、綠化、消毒殺菌等用途，該車具有灑的全部功能，重汽浩瀚多功能抑塵車，配備的噴霧機組可選30-50米規格

    綠化福田抑塵車【操作系統】

主要由發動機帶動變速箱，變速箱上安裝的取力器帶動灑水泵，灑水泵產生動力，將罐體內部的液體通過管網噴灑出去。工作范圍:自吸高度:≥7m，灑水寬度:≥14m，射程:≥28m;可調節成柱狀，射程≥28m;也可調節成霧狀，射程≥5m。泵起動后，葉輪將吸入室內所存的液體及吸入管路中的空氣一起吸入，并在葉輪內得以完全混合，在離心力作用下，混合液體通過壓出室進入氣液分離室，由于氣體的比重輕，氣體從液體中分離出來，并從出口管中排出，而液體在氣液分離室中下沉，經回流孔回到葉輪外緣，進行又一次的氣液混合——分離過程，，依次循環，直到吸入管內氣體排凈而充滿液體，完成自吸過程;當水流出葉輪后，葉輪中心部分出現真空，吸水池中的水在大氣壓力作用下經吸水管進入葉輪，由于葉輪不斷地旋轉，水也不斷排出和吸入，形成連續不斷的泵水作用

      綠化福田抑塵車【灑水泵】

配備灑、綠化噴灑車大功率灑水泵(威龍泵)，帶消防接頭，帶自流閥，帶自吸功能。

可選裝配置:可加裝灑藥盤、藥泵、罐內防腐防銹、多方位進出水接頭、電磁閥、氣動閥等先進設施，以滿足不同用戶需求。

    綠化福田抑塵車【駕駛室】

罐體材料選用武鋼優質材料制作，灑功能為：自吸高度≤7米，前沖后灑（灑水寬度≥14米）帶側噴，罐體后帶工作平臺，平臺上安裝綠化灑水高壓炮（炮噴射形狀可調成直沖狀、大雨、中雨、毛毛雨，炮可360°旋轉，水柱射程≥28米，霧狀射程≥5m），配備全國質量評比名的大功率灑水泵（日本技術），泵可自吸自排，帶自流閥，帶消防接頭，帶消防水帶，配兩根吸水管，帶過濾裝置。罐體油漆采用金屬油漆制作，銹能力強。罐體顏“上白下藍”，可以噴“灑或單位名稱”字樣。

解析灑水泵的檢測與

灑作為我國環衛系列工程車的主打車型，從誕生之日起就一直肩負著環境的日常清潔工作，因為灑的系統結 構相對其它的工程車輛來講，其結構是比較簡單的,因此一般灑的故障率是比較低的,相對而言車輛的水泵是故障率 比較高的零部件，今天我們就為大家介紹一下灑水泵故障原因及檢測方法。

灑作為我國環衛系列工程車的主打車型，從誕生之日起就一直肩負看環境的日常清潔工作,因為灑的系統結構 相對其它的工程車輛來講，其結構是比較簡單的，因此一般灑的故障率是比較低的，相對而言車輛的水泵是故障率比較高的 零部件，今天我帔為大家介紹一下灑水泵故障原因及檢測方法。

當灑的水泵不能吸水或者壓力明顯減弱時，請參照以下步驟檢測：

  、檢查灑水泵吸水口和出水口閥門開關是否打開。灑的水泵為自吸泵,次使用時要灌引水,每次使用前也必 須確定充滿液體。

二、 檢查吸水管前段濾網是否有雜物堵塞進水口。

三、 逐段檢查進水管路是否密封,排除漏氣地方的故障。

四、 普通灑使用的水泵引水高度應小于5米。

五、 檢查灑水泵是否有漏水現象,若出現則確定漏水位置并加以密封，保密封性能完好。

六、 灑發動機轉速太彳氐,達不到所需的真空度,調整油門使轉速在合適的范圍，變速箱不同可能要求的發動機轉速不 同。

七、 檢查灑水泵是否固定豪,取力器是否工作，取力器和傳動軸脫離或與水泵不夠平衡均會造成水泵不能工作。

八、 檢查灑水泵轉速是否正常，有沒有異常響聲，是否會轉不動。若有則可能是有雜物纏繞葉片了。

九、 另外在檢測過程中必須避免水泵空轉,造成水泵溫度過高嚴重影響其壽命。

當灑出現水泵不出水的故障時，可能是以下幾個方面的原因。

—、灑水罐由于長時間使用未清理罐體內污物、或使用的水源太臟,導致出水口濾網或泵體堵塞。

二、如果是冬季使用灑出現不出水的故障，要考慮可能是罐體內部和灑水泵結冰和凍裂從而造成上述故障。

灑結構基本組成及主要操作系統為：防銹罐體，取力器，傳動軸，自吸式灑水泵，管網，噴灑出口，工作平臺，車輛底盤。

灑主要操作系統為：由發動機帶動變速箱，變速箱上安裝的取力器帶動灑水泵，灑水泵產生動力，將罐體內部的液體通過管網噴灑出去。

灑工作范圍為：適合于各種路面沖洗，樹木、綠化帶、草坪綠化，道路、廠礦企業施工建設，高空建筑沖洗，具有灑水、壓塵、高、低位噴灑，農藥噴灑、護欄沖洗，另外還具有運水儲水、應急消防等功能。

灑駕駛室分為:尖頭駕駛室，或者平頭駕駛室，又稱長頭駕駛室，短頭駕駛室。

     綠化福田抑塵車【取力器】

一般灑采用東風，解放系列取力器，氣動操作，操作開關向后拉，取力齒進入嚙位置，通過傳動軸帶動水泵工作，開關向前回位，水泵即停止工作。取力器就是在灑變速箱的箱體一側安裝的設備，一般的汽車變速箱都有安裝端口，安裝上的取力器可以通過變速箱的常嚙齒輪的轉動把動力傳遞出來，再通過傳動部件和控制器把動力傳遞給繳拌車的滾筒，和加壓泵， 泵的吸入管口應浸在液面30cm下，以防空氣吸入

(1) 從車上卸下泵，放盡泵內液體和齒輪箱內潤涓油。

    綠化福田抑塵車【灑噴水器功能說明】

灑前裝有鴨形噴嘴或圓頭沖嘴，后面裝有圓柱開灑水噴嘴或蓮蓬頭噴嘴，后部有一工作平臺，裝配有水炮。后部還可裝8個噴嘴(選裝)。

噴水器一般用于沖洗街道，起除塵和降溫作用，其噴水器可以用調節噴嘴螺紋的方法改變噴水器的噴灑方向和角度，高射水炮可以用于城鄉園林綠化及應急消防。蓮蓬嘴可以澆落路中間噴水器沖起的灰塵，起到清潔空氣的作用。

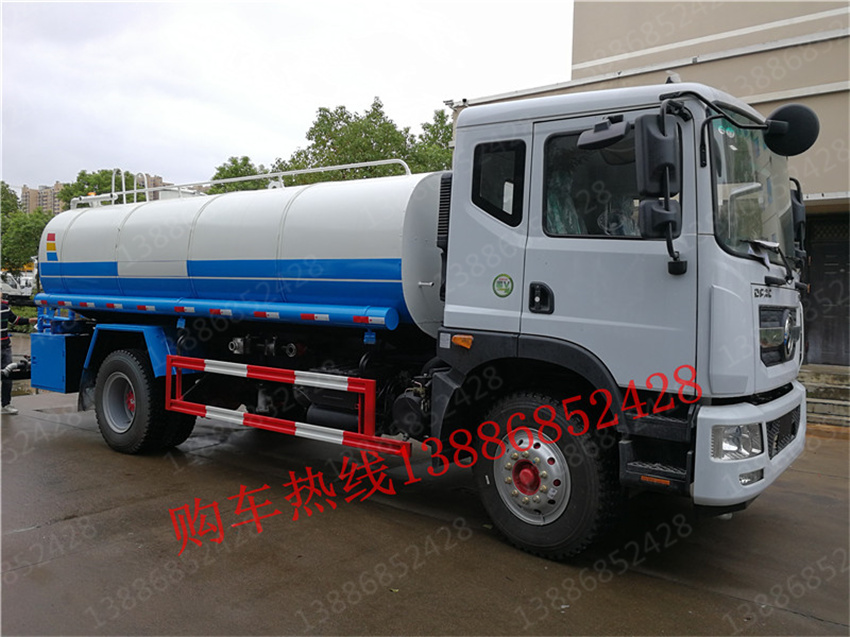

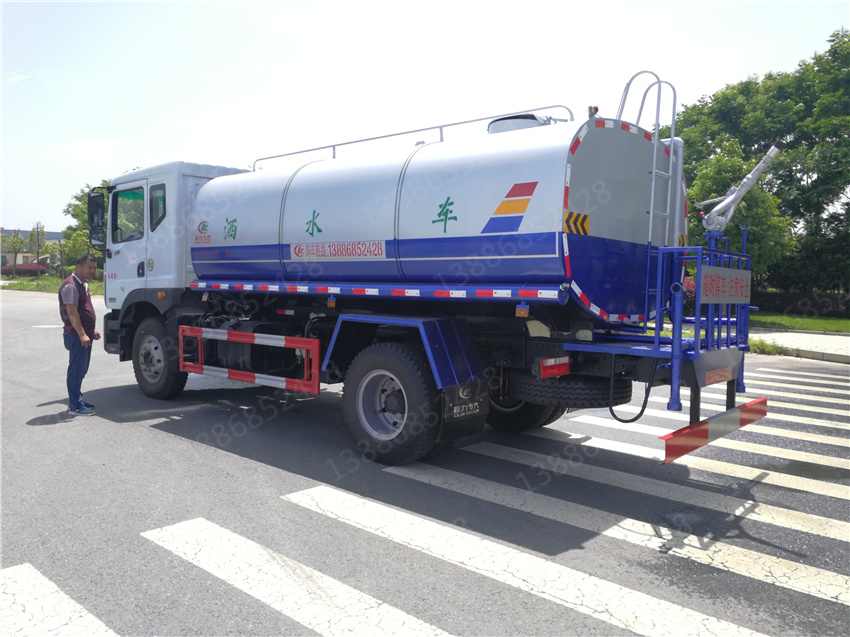

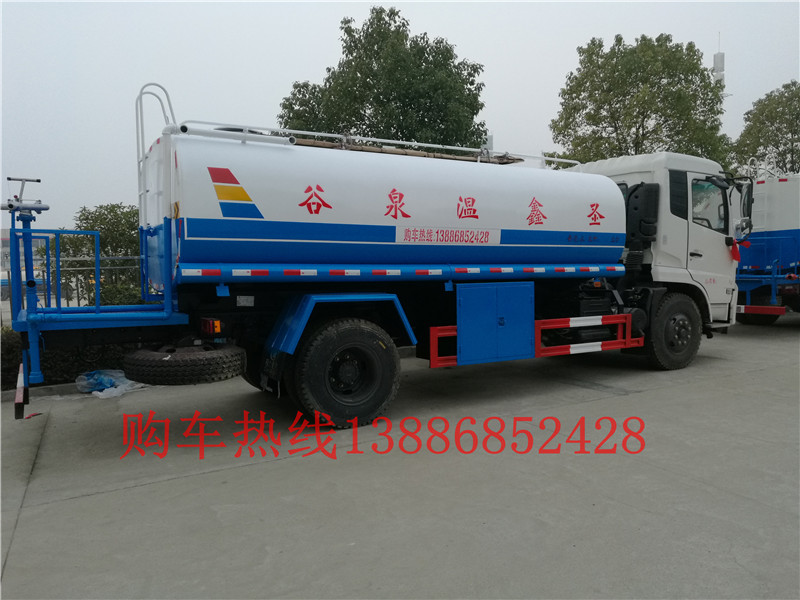

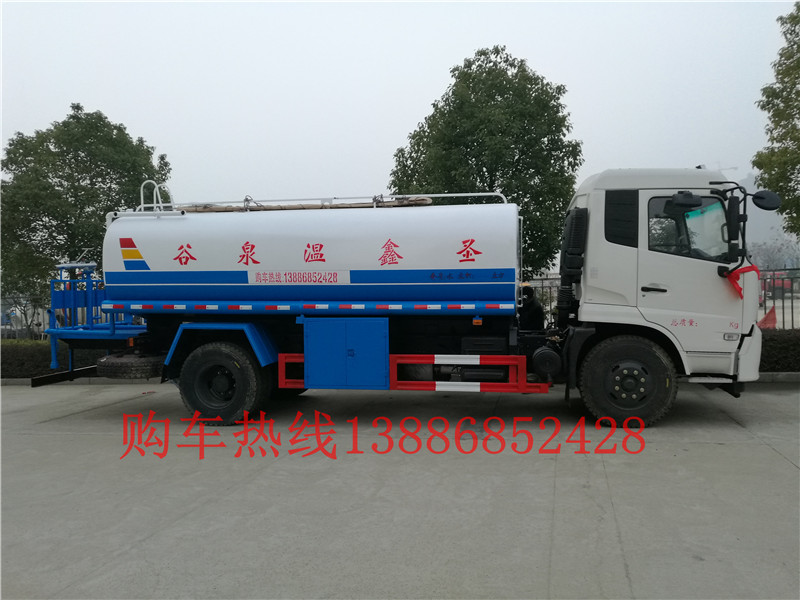

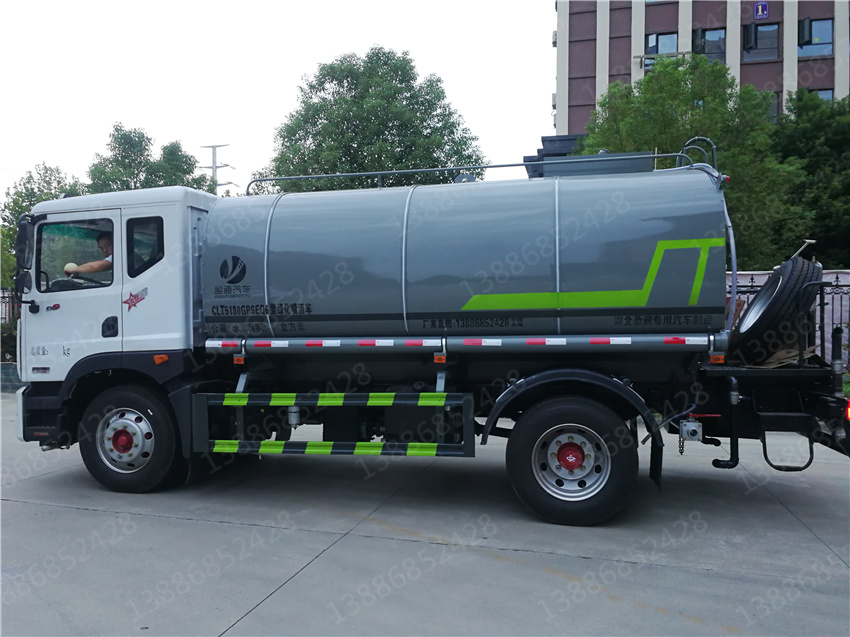

實拍圖片

     綠化福田抑塵車

承諾書

       綠化福田抑塵車是一家具有自主研發能力的汽車制造企業。多年來經過公司全體員工的不懈努力，已形成一條完整的設計、制造、銷售、質量檢測和的產業鏈。是我公司售前、售中和環節中的重要支柱。特別是近幾年來隨著公司生產能力的不斷提升和出口貿易的展開，體系得到了完善。

   綠化福田抑塵車體系

一、體系是質量管理體系的重要環節。

二、保障：是嚴格履行公司程序文件和質量手冊，結合市場和用戶的要求，給予保障。

三、宗旨：創造價值，誠信鑄就未來！

四、機構：在銷售公司下的部門，負責公司工作和管理各駐外機構的工作。

    綠化福田抑塵車原則

      在用戶嚴格遵循使用說明書，正常操作的情況下，自購車之日起（以車輛出廠登記卡為準）一年內，行駛里程不超過 25000公里之內，因設計、制造、裝配原因引起的產品機件損，經有關汽車站和監督部門鑒定后，在三個工作日內向我公司部門提交書面資料，部門確認后實行三包。

    綠化福田抑塵車具體如下：

1、三包期內的產品質量以包修為主，修理費全免(不包括易損件和電器部分)。

2、終身保修。超過包修期內的產品，需更換配件的只收取相關成本費。

3、免費培訓操作員：

⑴ 由我廠安排高級工程師現場，學習理論及實際操作；

⑵ 掌握車的基本理論，性能以及功能；

⑶ 按程序能熟練的操作；

⑷ 能進行正常的日常維護，排除一般技術故障。
